프로젝션, 인덱스로 조회 성능 개선하기(feat.ngrinder)

이전 일대다 페이지네이션 최적화하기에서 애니프렌즈 프로젝트의 코드 일부를 예로 들며 BatchSize와 프로젝션을 이용한 일대다 컬렉션 페이징 쿼리를 최적화하였습니다. 이후 QA를 진행하던 중 보호 동물 목록 조회에서 1000ms 이상의 시간이 소요되는 것을 인지하였습니다.

보호 동물 서비스는 애니프렌즈 프로젝트에서 메인에 노출되는 기능이기 때문에 사용자에게 최대한 빠른 응답을 돌려줄 수 있어야 합니다.

public record FindAnimalResponse(
    Long animalId,
    String animalName,
    String shelterName,
    String shelterAddress,
    String animalImageUrl
) {

    public static FindAnimalResponse from(Animal animal) {
        return new FindAnimalResponse(
            animal.getAnimalId(),
            animal.getName(),
            animal.getShelter().getName(),
            animal.getShelter().getAddress(),
            animal.findFirstImage()
        );
    }
}

@Override
public Page<Animal> findAnimals(..., Pageable pageable) {
    List<Animal> animals = query.selectFrom(animal)
        .join(animal.shelter).fetchJoin()
        .leftJoin(animal.shelter.image).fetchJoin()
        .where(
            ...
        )
        .orderBy(animal.createdAt.desc())
        .offset(pageable.getOffset())
        .limit(pageable.getPageSize())
        .fetch();
    ...
}

@Entity
public class Animal {
    ...
    @BatchSize(size = 100)
    @OneToMany(mappedBy = "animal", cascade = CascadeType.PERSIST,
        fetch = FetchType.LAZY, orphanRemoval = true)
    private List<AnimalImage> images = new ArrayList<>();
    ...
}

로직을 살펴보면 일대다 컬렉션 페이징을 위하여 BatchSize를 사용하고 있습니다. 영속성 로직에서도 별도로 조회를 분리하지 않고 BatchSize에 의존하고 있습니다. 하지만 응답에서 실제로 사용하는 것은 리스트의 가장 첫번째 요소 뿐이기 때문에 개선의 여지가 존재합니다.

쿼리 최적화

이를 개선하기 위한 방법으로는 2가지가 생각납니다.

1. 보호 동물 목록 조회, 보호 동물 이미지 in절 조회, 애플리케이션 상에서 조인 수행
2. JPA 프로젝션을 이용해서 필요한 데이터만 조회

만약 보호 동물 목록 조회에서 보호 동물 엔티티의 데이터 대부분을 그대로 사용하고 있다면 1번만으로 충분할 것 같습니다. 하지만 현재 나가고 있는 쿼리와 실제로 사용하고 있는 데이터를 비교해보니 select에 불필요한 데이터가 상당수 포함되어 있음을 알 수 있었습니다.

select
    a1_0.animal_id,
    a1_0.active,
    a1_0.is_adopted,
    a1_0.birth_date,
    a1_0.breed,
    a1_0.created_at,
    a1_0.gender,
    a1_0.information,
    a1_0.name,
    a1_0.is_neutered,
    s1_0.shelter_id,
    s1_0.address,
    s1_0.address_detail,
    s1_0.is_opened_address,
    s1_0.created_at,
    s1_0.device_token,
    s1_0.email,
    i1_0.shelter_image_id,
    i1_0.created_at,
    i1_0.image_url,
    s1_0.name,
    s1_0.password,
    s1_0.phone_number,
    s1_0.spare_phone_number,
    a1_0.type,
    a1_0.weight
from
    animal a1_0
join
    shelter s1_0
        on s1_0.shelter_id=a1_0.shelter_id
left join
    shelter_image i1_0
        on s1_0.shelter_id=i1_0.shelter_id
order by
    a1_0.created_at desc
limit
    ?,?

public record FindAnimalResponse(
    Long animalId,
    String animalName,
    String shelterName,
    String shelterAddress,
    String animalImageUrl) {
    ...
}

select 절에 포함된 26건의 컬럼 중 실제로 사용하고 있는 데이터는 5건밖에 되지 않습니다. 이 정도면 프로젝션을 수행했을 때 좀 더 의미있는 개선을 확인할 수 있을 것이라 판단하였습니다.

적당한 DTO를 만들고 프로젝션을 이용해서 개선한 쿼리는 다음과 같습니다.

List<FindAnimalsResult> animals = query
    .select(new QFindAnimalsResult(
        animal.animalId,
        animal.name.name,
        animal.createdAt,
        animal.shelter.name.name,
        animal.shelter.addressInfo.address,
        ExpressionUtils.as(
            select(animalImage.imageUrl.max())
                .from(animalImage)
                .where(animalImage.animal.eq(animal))
            , "animageImageUrl")
    ))
    .from(animal)
    .join(animal.shelter)
    .leftJoin(animal.shelter.image)
    .where(
        animalTypeContains(type),
        animalActiveContains(active),
        animalIsNeutered(neuteredFilter),
        animalAgeContains(age),
        animalGenderContains(gender),
        animalSizeContains(size)
    )
    .orderBy(animal.createdAt.desc())
    .offset(pageable.getOffset())
    .limit(pageable.getPageSize())
    .fetch();

select
    a1_0.animal_id,
    a1_0.name,
    a1_0.created_at,
    s1_0.name,
    s1_0.address,
    (select
        max(a2_0.image_url)
    from
        animal_image a2_0
    where
        a2_0.animal_id=a1_0.animal_id)
from
    animal a1_0
join
    shelter s1_0
        on s1_0.shelter_id=a1_0.shelter_id
order by
    a1_0.created_at desc
limit
    ?,?

보호 동물과 보호소에서 필요한 데이터 5건만 select 절에 포함시켰고 보호 동물 이미지는 서브 쿼리로 한 건만 가져오도록 개선하였습니다.

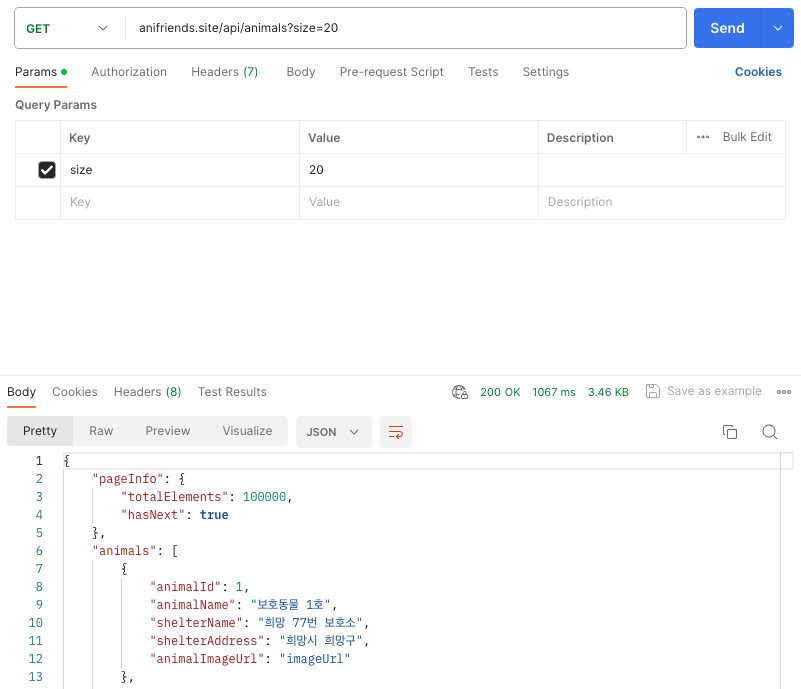

이전과 동일하게 포스트맨으로 다시 요청을 보냈을 때 프로젝션을 사용하기 전에는 약 1000ms 정도가 소모되던 것에서 약 260ms 정도로 개선된 것을 확인할 수 있습니다.

성능 비교

포스트맨을 이용해서 비교를 수행하는 경우 요청할 때마다 응답 시간의 차이가 발생하였습니다. 심한 경우에는 동일한 요청에서도 500ms 정도까지 차이가 발생하였습니다.

조금 더 정확한 성능 측정을 위해 ngrinder를 이용하여 개선 전과 개선 후를 비교해보았습니다.

테스트 환경은 다음과 같습니다.

• AWS EC2 small 1대 + RDS micro 1대
• EC2에는 jar 파일로 배포된 스프링 부트 애플리케이션 외에 로그 수집을 위한 promtail과 nginx가 실행 중
• ngrinder는 별도의 EC2 인스턴스에서 실행
• 데이터는 보호 동물 100,000건, 일대다로 연관된 보호 동물 이미지 500,000건

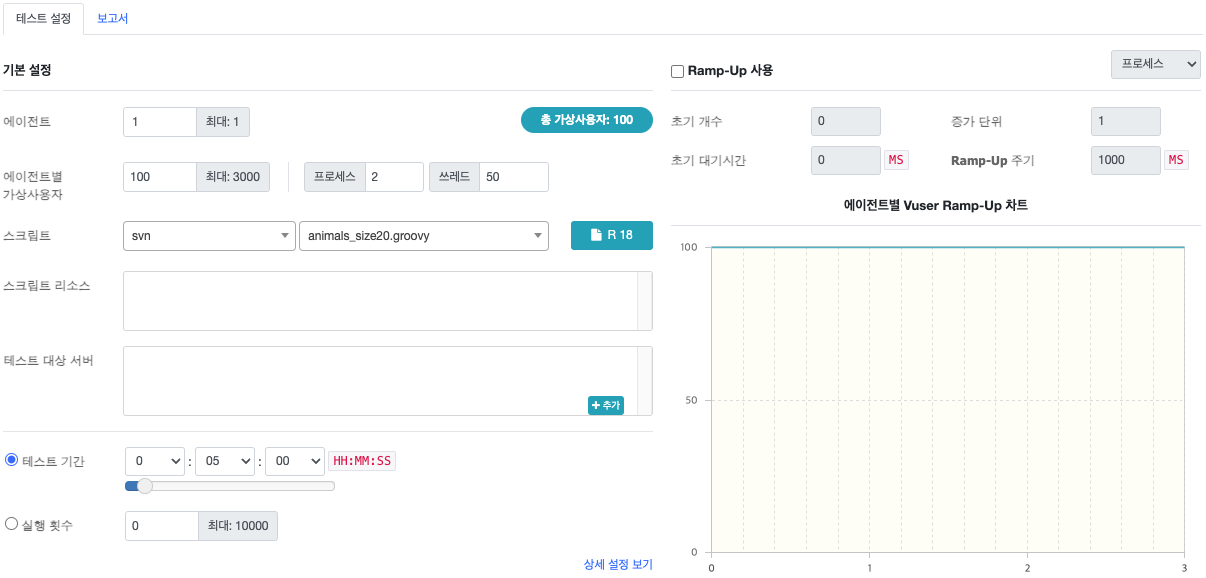

가상 유저는 프로그래머스 데브코스의 교육생 전원이 동시에 접속한다고 가정하여 100명, 테스트 시간은 5분으로 설정하였습니다.

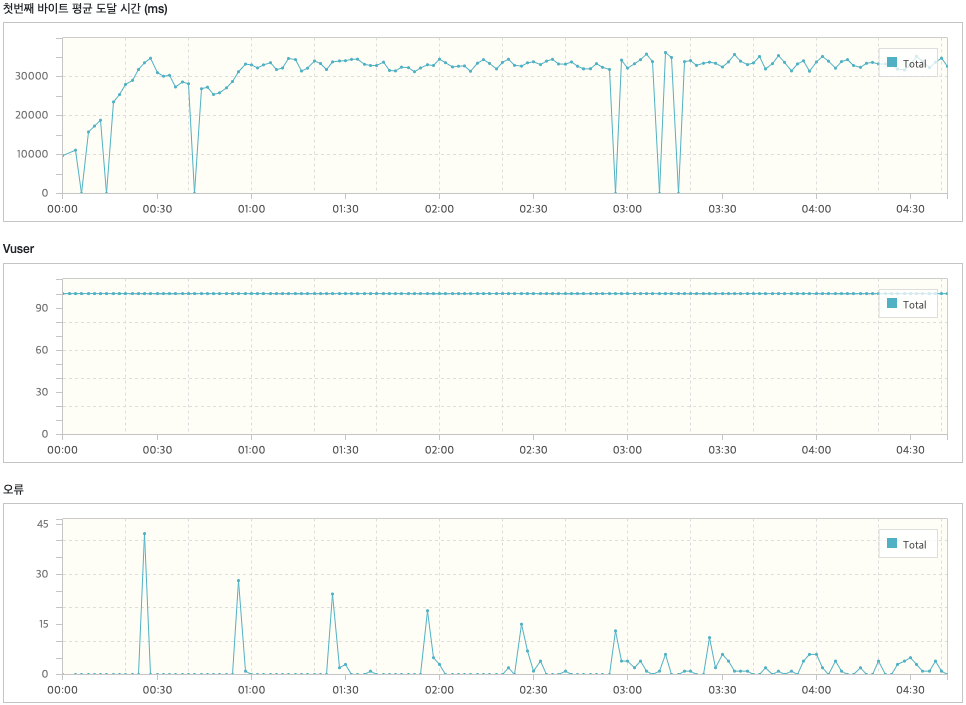

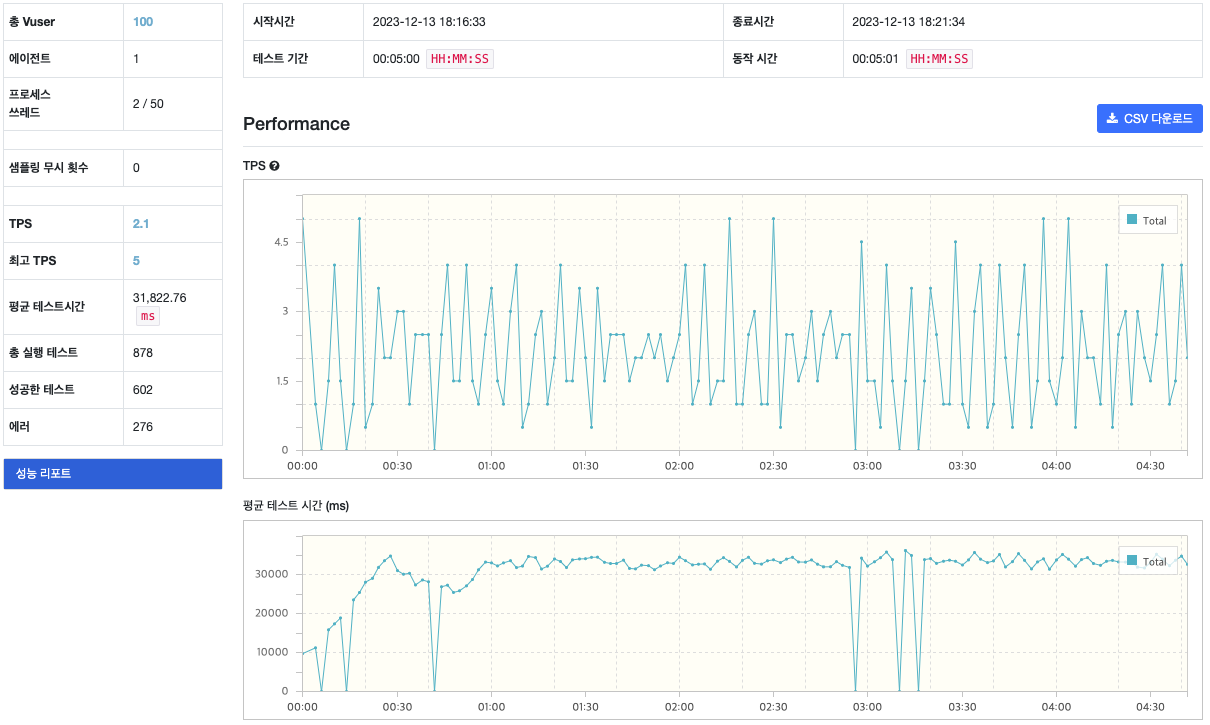

우선 개선 전의 리포트입니다.

평균 TPS(Transaction Per Second) 2.1 이라는 상당히 낮은 처리량을 보여주고 있습니다. 또한 전체 요청 중 약 30%에 달하는 요청에서 에러가 발생했음을 알 수 있습니다.

로그를 확인해보니 커넥션 고갈로 인해 시간 내에 요청을 처리하지 못해 타임 아웃이 발생했음을 확인할 수 있었습니다.

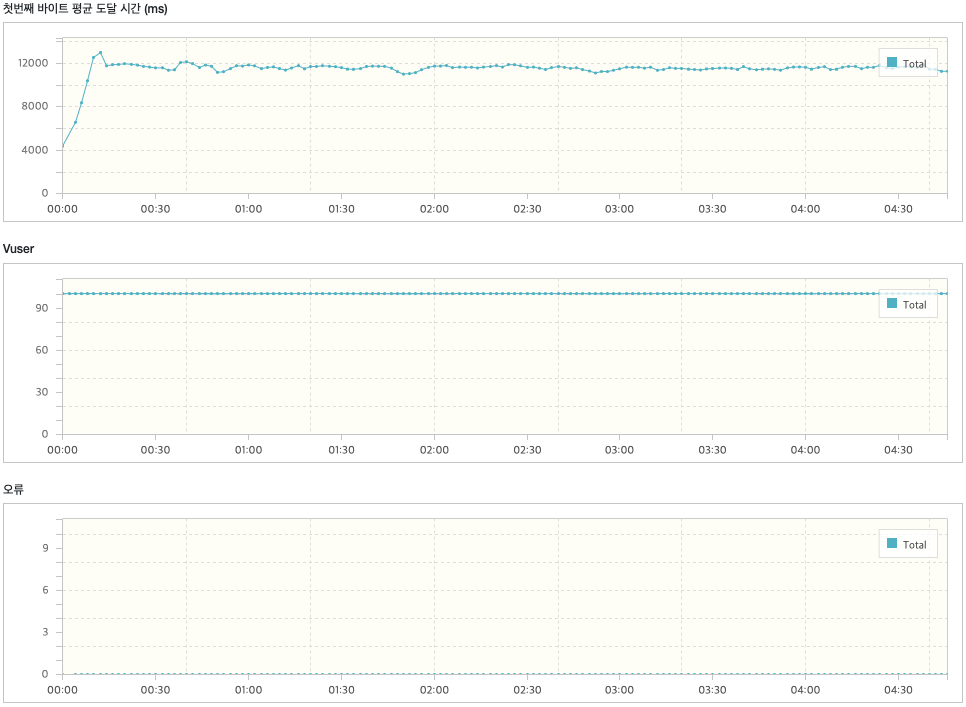

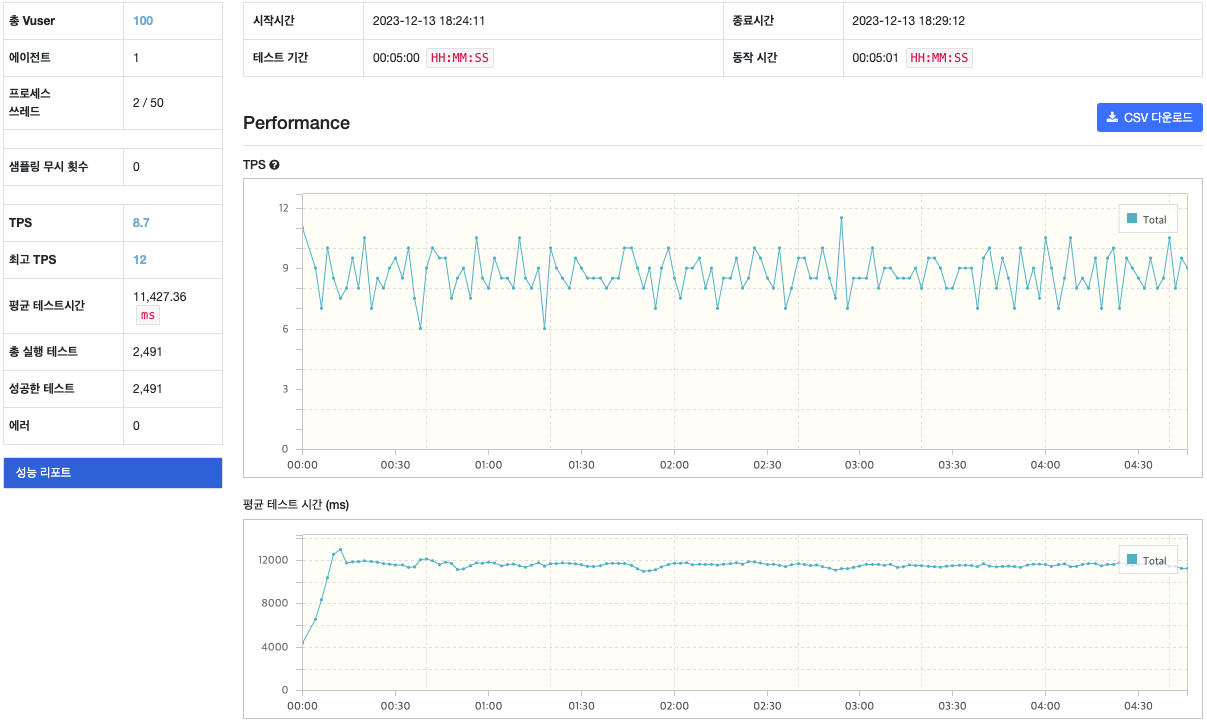

다음은 개선 후의 리포트입니다.

프로젝션을 이용해서 개선 한 후의 처리량은 평균 TPS 8.7로 개선전과 비교했을 때는 꽤나 상승하였습니다. 하지만 생각만큼 높은 처리량은 아니었습니다.

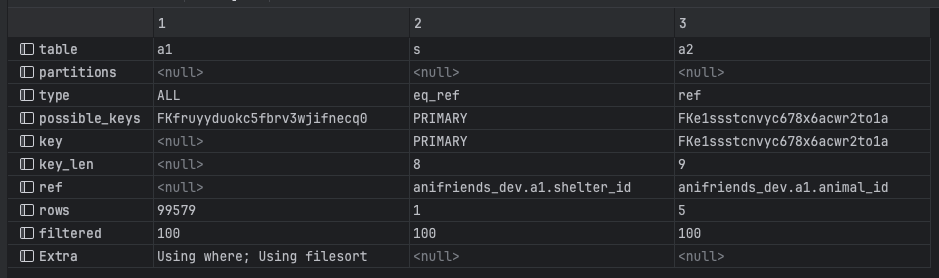

아직 부족한 점이 있다고 판단하여 explain 명령을 통해 개선 후 쿼리의 실행 계획을 살펴보았습니다.

쿼리의 성능과 관련된 내용은 Extra 컬럼을 통해서 확인할 수 있습니다. 여기서 주목해야 하는 메시지는 Using filesort입니다.

Using filesort는 ORDER BY가 인덱스를 사용하지 못하고 MySQL 서버가 별도의 메모리 버퍼에서 정렬을 수행하고 있다는 것을 의미합니다. 이는 상당한 부하가 걸리는 작업으로 쿼리 튜닝이나 적절한 인덱스를 생성해줘야 합니다.

인덱스 붙이기

보호 동물 목록 조회 시 정렬 조건은 JPA auditing에 의해서 자동 생성되는 createdAt을 이용하고 있습니다. 따라서 해당 컬럼에 인덱스를 생성해주었습니다.

alter table animal add index created_idx(created_at);

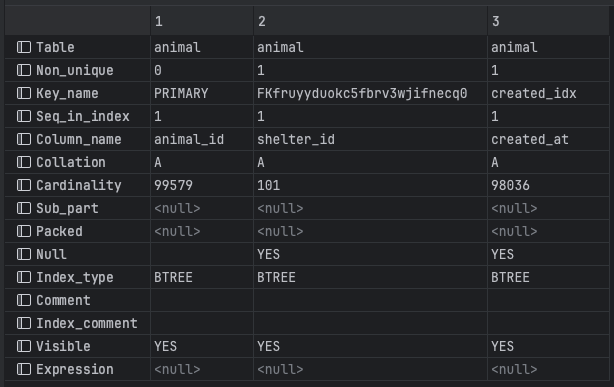

show index from animal;

데이터를 넣어줄 때 생성 시간을 다양하게 설정해주었기 때문에 높은 카디널리티를 가지는 것을 볼 수 있습니다. 실제 운영시에도 비슷한 수준일 것이라고 예상합니다.

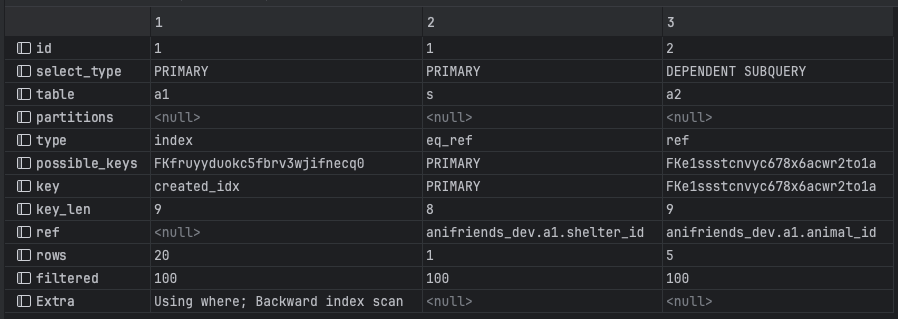

동일한 쿼리에 대해 다시 explain 명령을 실행시키면 extra 컬럼의 메시지가 변경된 것을 확인할 수 있습니다.

Backward index scan은 인덱스 리프 노드의 오른쪽 페이지부터 왼쪽으로 스캔했음을 뜻하는 메시지입니다. 기존 Using filesort와 달리 인덱스를 이용해 빠른 속도로 스캔이 이루어졌음을 기대할 수 있습니다.

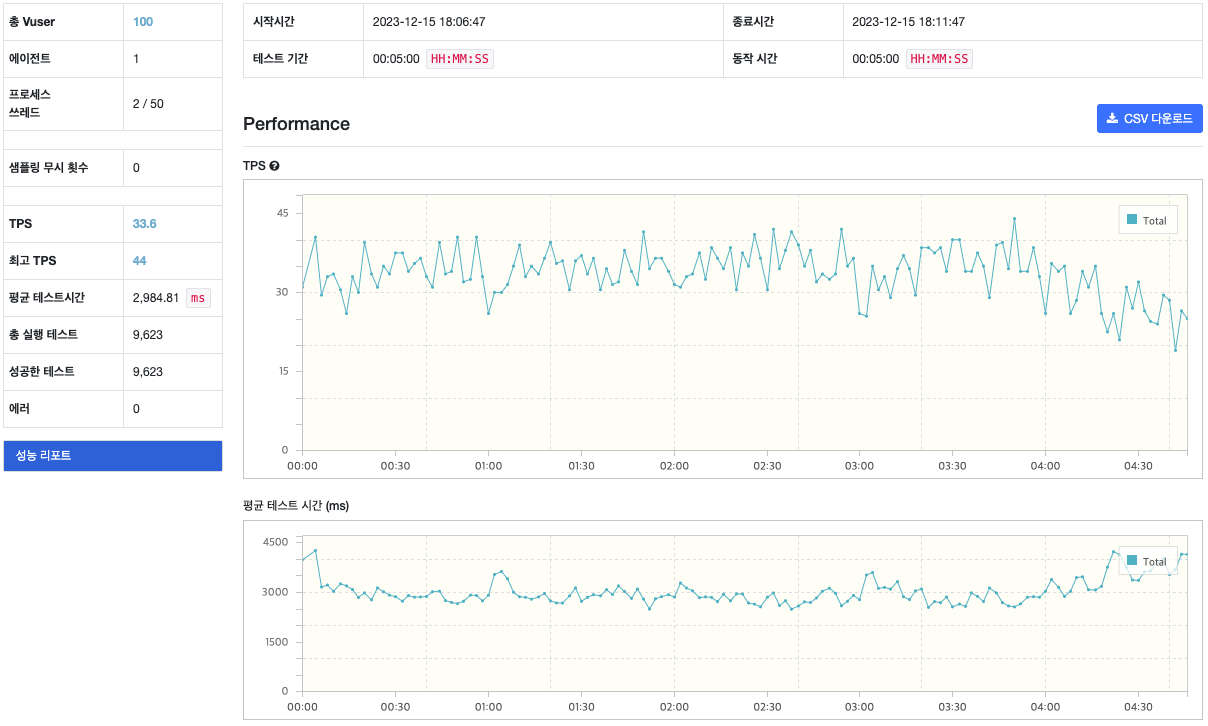

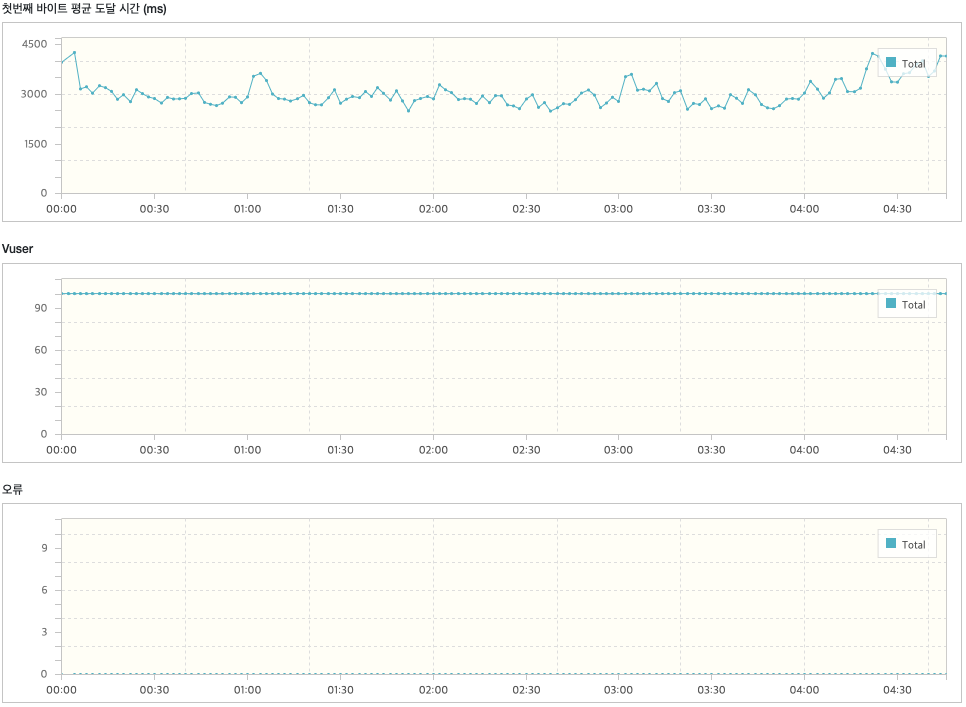

ngrinder를 이용해 성능 테스트를 수행해보면 평균 TPS 8.1에서 33.6으로 4배 이상 증가하였습니다. 인덱스만 적절하게 달아주었음에도 상당한 성능 향상을 확인할 수 있었습니다.

이제 수만건, 수십만건에 대한 조회는 어느 정도의 개선이 이루어져 이전보다는 빠른 속도로 수행됩니다. 만일 데이터가 수백만 건이 넘어간다면 현재의 쿼리를 no offset으로 개선을 수행해야 할 것입니다.

참고

Real MySQL 8.0
